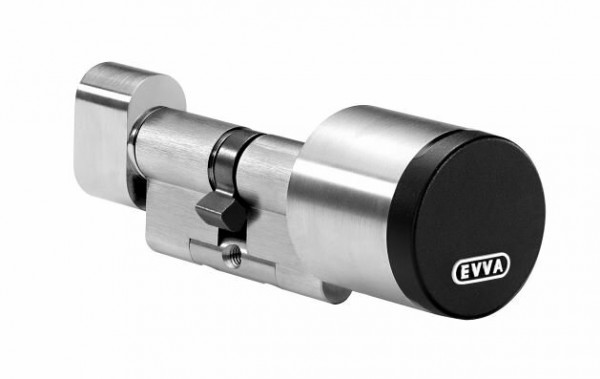

EVVA AirKey Knaufzylinder

Lieferumfang

• 1x AirKey - Knaufzylinder
• Befestigungsschraube

Optionen

Einbausituation

Standard = Schließnase befindet sich in Ruhestellung an undefinierter Position, der Knauf auf der Innenseite ist fest eingekuppelt
FZG = Schließnase befindet sich in Ruhestellung an undefinierter Position, der Knauf auf der Innenseite ist ausgekuppelt
FAP = Für Antipanik-Einsteckschlösser welche eine definierte Schließnasenstellung benötigen
FLU = bei nicht senkrechter Montage des Schließzylinders

Verlängerter Außenknaufachse

Bei Beschlägen mit Zylinderabdeckung muss die Ziehschutzscheibe entfernt und eine verlängerte Außenachse verwendet werden. Bitte wählen Sie die entsprechende Länge aus.

Bemaßung

Hinweis: A= Außenlänge, I=Innenlänge

Technische Daten

• Zylinderlänge außen A in mm 31 | 36 | 41 | 46 | + 5 mm …Standard: A + I ≤ 92 mm, Überlänge: A + I ≥ 97 mmZylinderlänge innen I in mm K27 | K31 | K36 | K41 | K46 | + 5 mm …Standard: A + I ≤ 92 mm, Überlänge: A + I ≥ 97 mm
• Oberfläche NI – Nickel | NP – Nickel poliert² | MP – Messing poliert² | PB - patiniert braun² | PS - patiniert schwarz²
• Knaufform X1K – Innenknauf, mechanisch (Standard) | BLIND– Blindmodul² | ATA– Adaptable Thumbturn Axis²
• Technische Einbausituation FZG – Freilauffunktion (ab 31/K31 bis 81/K81) | FAP – Antipanik (ab 31/K61 bis 81/K81; ab 81/K86 bis 81/K111 auf Anfrage) | FLU – Lageunabhängige Einbausituation
• Verlängerte Außenknaufachse AV05 – 5 mm | AV10 – 10 mm | AV15 – 15 mm
• Schließnase SEP – Europrofil | BIF – Biffar² | Z10 – Zahnritzel 10² | Z18 –Zahnritzel 18²
• Zusatzzertifikat SKG– SKG***² | VDS¹ – VdS***²
• Sicherheitsmerkmale Frei drehender Außenknauf gegen Manipulation | Rotationsbremse | Sollbruchstelle am Außenknauf | Einkupplung nur bei Berechtigung | Ereignisspeicher | Aufbohrschutz | Kernziehschutz | integriertes EAL5+-zertifiziertes Secure-Element | ECDSA- und AES-Verschlüsselung
• Normen & Richtlinien CE-geprüft | EN 1634: 30 Minuten | EN 1634: 90 Minuten | Schutzart IP65 | EN 15684: 1.6.B.3.A.F.3.2 | geeignet für Schlösser nach EN 179/1125 (bei Einsatz der Anti-Panik-Funktion FAP) | SKG***² | VdS***²
• Technische Einbausituation: Innen- und Außentüren mit höchsten Sicherheitsanforderungen und speziellen Witterungseinflüssen. Geeignet für die Montage in Brandschutztüren.
• Kompatible Identtechnologien NFC-Smartcards als Kartenidentmedien, Schlüsselanhänger und Kombischlüssel | Bluetooth 4.0 (BLE) | NFC
• Batterie 2 Stück Lithium-Batterien CR2 | bis zu 30.000 Zyklen
• Signalisierung Optisch + akustisch
• Einsatzbedingungen Umgebungstemperatur –20 °C bis +55 °C (abhängig von Batterie) | Luftfeuchtigkeit < 90 %, nicht kondensierend | für 100.000 Zyklen gemäß EN 15684 | Min. Dornmaß 35 mm Schutzart IP65
• Ereignisspeicher Die letzten 1.000 Ereignisse
• Schnittstellen BLE | NFC | Verbindung mit dem Notstromgerät
• Lieferumfang AirKey-Zylinder | Zylinder-Befestigungsschraube | 2 Stück
• Lithium-Batterien CR2 | Montageanleitung | Wichtige Hinweise

²=optional, auf Anfrage
